產品基本結構

DMC型脈沖單機布袋除塵器屬于機械抖動型除塵器，可以將氣流中的粉塵以及顆粒進行收集和分離，主要采用機械振打方式進行清灰，該脈噴單機除塵器除塵器可配拋丸機，及砂機、粉碎機、篩砂機、混砂機等粉塵濃度較高的設備除塵，實踐證明運行穩定，噪音小，除塵效率高，操作維修方便。脈噴單機除塵器主要由外殼體、高壓風機、過濾布袋、集塵抽屜、腹腔室、進風管、風道、電路裝置等組成。

脈沖單機布袋除塵器基本結構由風機、過濾器和集塵器三個部分組成，各部件都安裝在一個立式框架內，鋼板殼體，烘漆防銹，運行可靠，使用方便。脈噴單機除塵器風機采用離心風機，風量大，風壓高，并采用消聲措施，噪音小。過濾器采用扁布袋組，每個布袋內裝有彈簧鋼絲網，過濾效果好。清灰機構采用電動機帶動偏心輪、連桿使布袋抖動而   沾在濾袋表面的粉塵。此脈噴單機除塵器除塵器設有檢修門，方便檢修和換袋。

產品規格

本系列除塵器暫時有六個規格，每種規格又可分為標準帶灰斗式A型和敞開法蘭式（無灰斗）B型二種。其結構主要由過濾室、濾袋、凈氣室、灰斗、卸灰閥、脈沖噴吹裝置、電控箱等組成，箱體全部采用焊接結構，檢修門用泡沫橡膠條密封，保證除塵器嚴密不漏風。

產品造型

該單機有32、48、64、80、96、112六種規格分為兩種安裝形式，以滿足不同場合的使用要求，具體型號說明如下：

DMC-32(AB)

D——單機除塵器

MC——脈噴式

-32——濾袋條數32條

（AB）——A：帶灰斗和卸灰閥　B：法蘭式

工作原理

含塵氣體由進氣口進入灰斗、式通過敞開法蘭口進入濾袋室，含塵氣體透過濾袋過濾為凈氣進入凈氣室，再經凈氣室排氣口，由風機排走。粉塵積附在濾袋的外表面，且不斷增加，使袋除塵器的阻力不斷上升，為使設備阻力不超過1200Pa，袋除塵呂能斷續工作，需定期   濾袋上粉塵。清灰是由程序控制器定時順序起動脈沖閥，使包內壓縮空氣(0.5~0.7MPa)由噴吹管孔眼噴出(稱一次風)通過文氏管誘導數倍于一次風的周?chē)諝?(稱二次風)，進入濾袋使濾袋在瞬間急劇膨脹，并伴隨著氣流的反方向作用抖落粉塵，附于袋表的粉塵迅速脫離濾袋落入灰斗（或灰倉），粉塵由卸灰閥排出，達到清灰的目的。

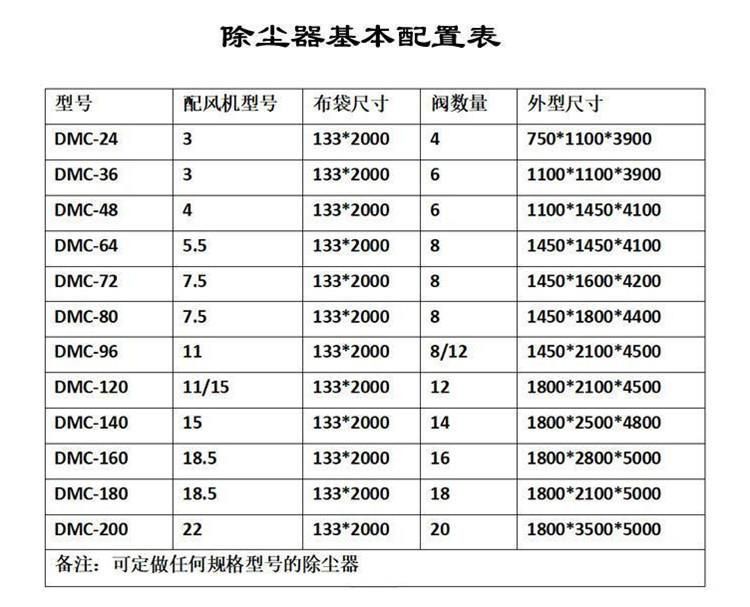

技術參數

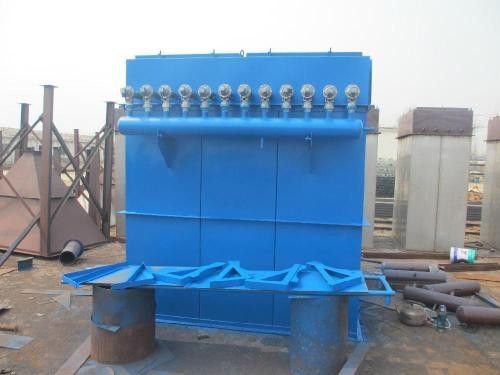

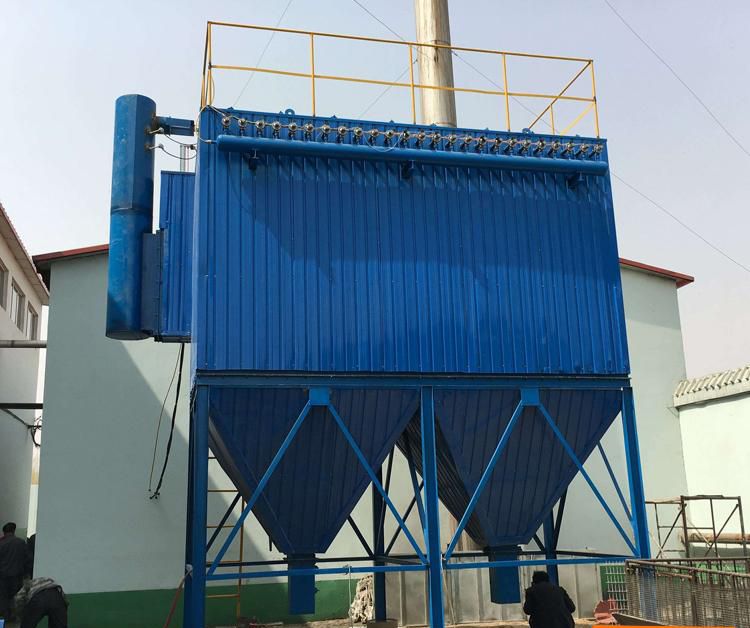

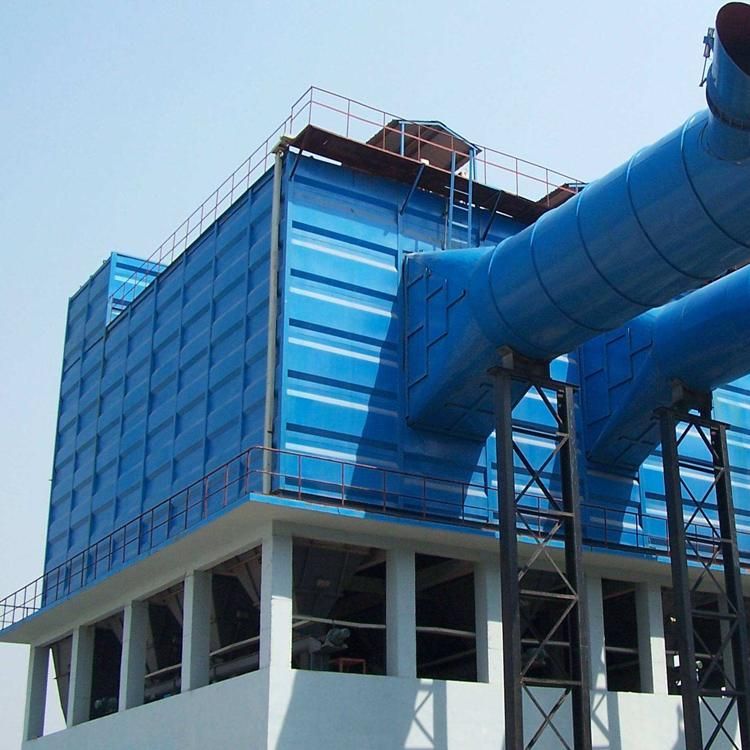

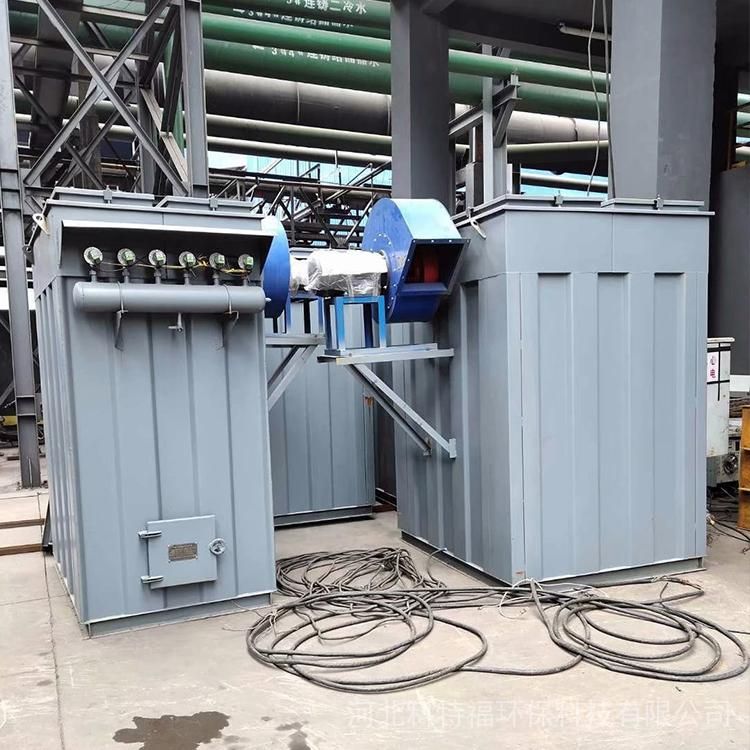

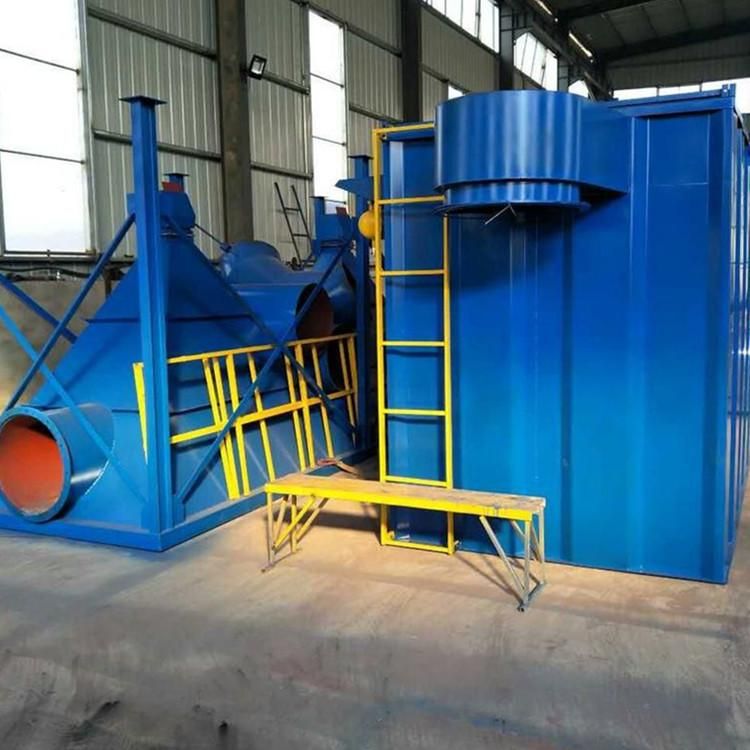

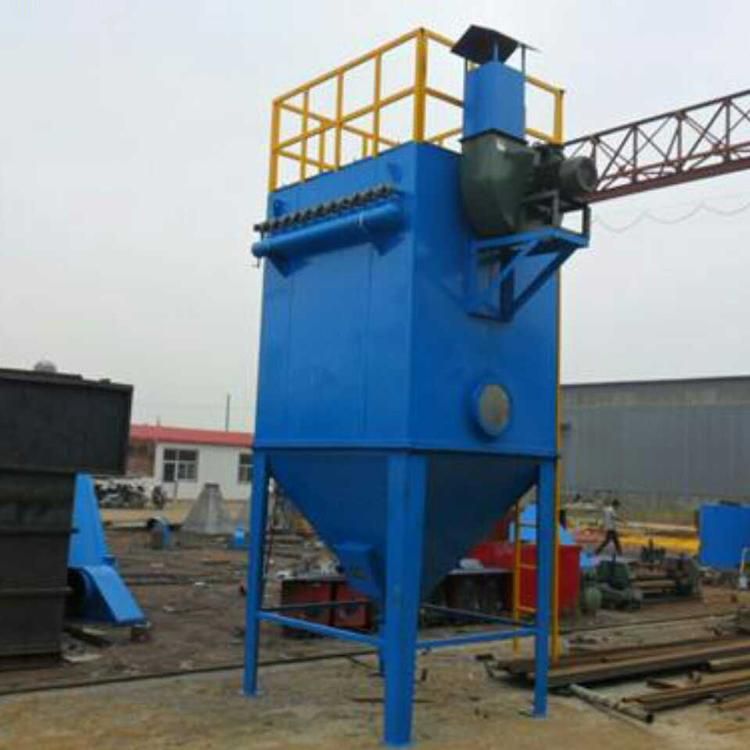

現場使用圖
