產品簡介

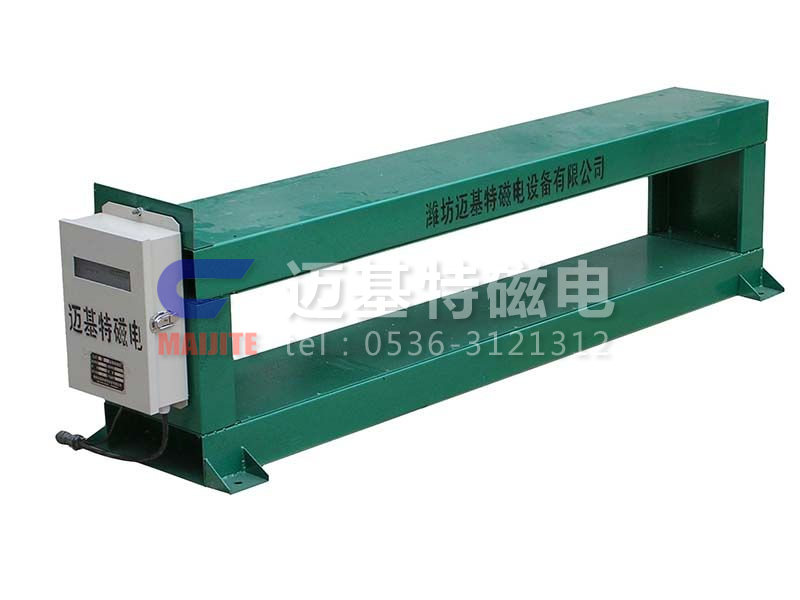

　　GJT-1F（GJT-A）系列金屬探測器(磁性物料專用)

　　GJT-1F系列金屬探測儀是專門為磁性物料帶式輸送系統中檢測金屬而研制開發的新機型，（如黑色、有色金屬礦山、煉鐵廠、燒結廠等）?？梢?制物料品位為70%以下的磁性礦物質所產生的“物料效應”。當物料中的有害金屬通過傳感器時，金屬探測器報警，并給出控制信號，通過電子技術對其進行處理并驅動執行機構（電磁鐵，電機開關）動作，從而排出有害金屬，亦可人工撿除。傳感器為窗口式，一端可拆卸結構，不用割斷膠帶，安裝方便。該機型也適用于非磁性物料輸送系統中檢測金屬。

---

主要技術數據
　　環境溫度：-20℃-40℃（主機）
　　電源電壓：～220V±10% 50Hz
　　整機功耗：≤30W
　　皮帶速度：0.8-3.5m/s
　　控制輸出：繼電器接點輸出，一對常開、一對常閉。
　　接點容量：5A,220VAC/28VDC
　　傳感器與控制箱之間醉大距離＜150m
　　注：傳感器地腳尺寸符合TD-75型膠帶輸送機標準。傳感器高度可根據用戶要求訂制。

---

技術特點
　　1，采用了新技術,使GJT-1F型在同一狀態下對不同屬性金屬（磁性,非磁性,弱磁性金屬）均具有醉佳的檢測靈敏度,克服了老機型對不同屬性金屬在同一狀態下,檢測靈敏度不能兼顧的缺點.
　　2,采用了新器件，新設計，使GJT-1F型對溫漂控制各種干擾的抑 制能力，整機工作溫度性上比上一代機型有很大提高。
　　3，醉新設計使GJT-1F機的現場調試更為方便，取消了上一代機型的電表指示,改為發光二級管指示。在機箱面板上,通過按鍵即可完成對“ 平衡”, “ 檢測靈敏度” 的調整,并且對調整的各種參數自動存儲.
　　4，GJT-1F型機增加了“中空”控制功能.即除了現場控制外,在中控室也可對金屬探測器進行控制并顯示各種工作狀態.
　　5,針對有些輸送膠帶結頭非膠粘,而為金屬連接,GJT-1F型機增加了“膠帶金屬接頭自動識別”功能.
　　6,增加了供維護,調試用的檢測回路和故障報警功能,便于調試和維修.

---

技術參數

型號\參數\項目	適應帶寬      mm	功率      ≤w	適應帶速      ≤m/s	輸入電壓      ～V	靈敏度≥      mm	重量      kg	外形尺寸mm
							A	B	C	D	E	L	L1
CXJ-5B	500	40	0.8～2.5	220±10%       50HZ	φ20       鐵鋁球	105	820	690	250	410	250	740	300
CXJ-6B	650	40				125	1000	840	250	410	250	890	300
CXJ-8B	800	50				160	1200	1010	250	410	250	1090	300
CXJ-10B	1000	50				190	1400	1240	250	410	250	1320	300
CXJ-12B	1200	50				255	1630	1470	250	430	300	1550	370
CXJ-14B	1400	60				290	1830	1680	250	430	300	1740	370
CXJ-16B	1600	60				350	2050	1890	250	430	300	1950	370
CXJ-18B	1800	65				430	2280	2120	250	430	300	2180	370
CXJ-20B	2000	70				480	2500	2340	250	430	300	2400	370

---

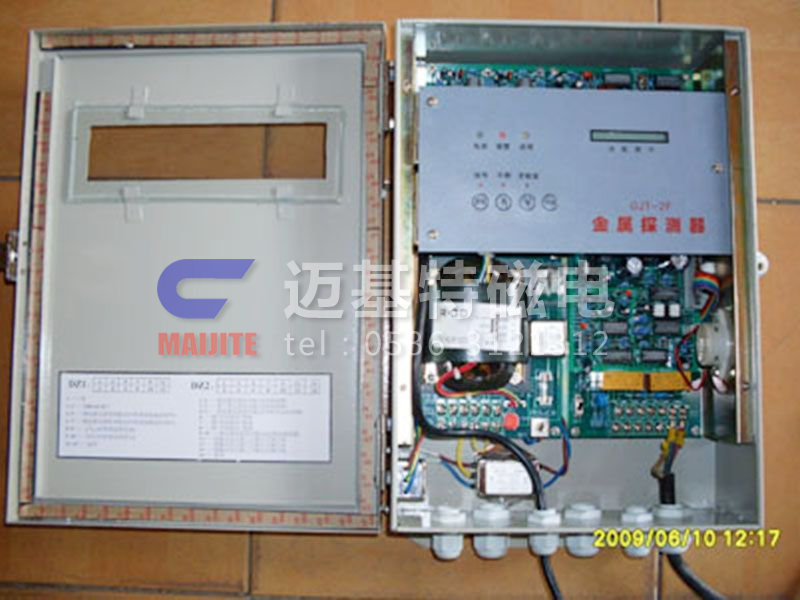

GJT-1F系列金屬探測儀電源控制柜內部圖
