產品簡介

　　是一種高性能自動化磁分離設備，可廣泛應用于水泥、電力、陶瓷、化工、玻璃、冶金、鋼鐵等行業，是物料提純和保證后續設備安全運行的首

選除鐵設備。
主要用于水泥行業：選粉機選 粉后的回磨粗粉及熟料預粉碎后入磨前的細粉除鐵，防止鐵粒在磨內積聚，從而提高磨機的生產效率和水泥的比表面積；水泥灌裝工序前的除鐵，可以將混雜于水泥泥中的鐵雜質自動清選，排放，保障生產穩定運行。連續、自動、高 效地清除物料中的鐵雜質；耐高溫、強磁力、壽命長、無須專人看管；磨機產量提高15％以上，鋼球、鋼段、襯板磨損減少20％以上；除凈率99%以上，輥壓機鋼性葉輪、包裝機出口葉輪使用壽命延長2倍以上。

---

結構特點
　　由管道體、驅動裝置、磁體運行裝置三大部分組成，驅動裝置安裝在管道壁上，通過鏈輪、鏈條帶動管道體內磁分離腔的磁體運行裝置運轉，永磁體將管道內物料中混雜的鐵磁性物質通過出鐵口排出管道外。
　　變殼轉動為磁系運轉，從結構上加大了磁系的作用過程，配以獨特的分離機構，鐵雜物分享更徹底。采用耐高溫、強磁力的釹鐵硼磁材，磁場強度高。整機串接于粉料輸送管道中，法蘭式聯接，安裝方便。除鐵、卸鐵自動完成，設備運轉無需專人看管。永磁體做磁源，無需耗電，小功率電力排渣，耗電極低，結構緊湊，工作穩定可靠。
　　本設備采用高剩磁的釹鐵硼作為磁源，除鐵效率高，使用壽命長。
　　動力源采用小功率擺線針輪減速電機，傳動采用精密滾子鏈條，具有體積小、重量輕、運轉可靠平穩、故障小等優點，用戶使用方便，維修容易。
　　本設備結構設計合理、緊湊、安裝方便，串接于物料輸送管道中即可使用。
　　除鐵過程連續、自動，設備啟動后無需看管。
　　適用于封閉物料輸送系統，工作中無粉塵逸出，無環境污染。
　　管道壁采用特殊耐磨材料，使用壽命成倍增長。
　　工作原理：串接于傾角45-75度的物料輸送管道中，當物料流經該除鐵器時，其中的鐵磁性物質被吸附到管道除鐵器的不銹鋼管壁上，隨永磁體的移動而逐漸向出鐵口方向滑動，實現與物料分離。在出鐵口處，因永磁體沿循環運動方向移開，鐵磁性物質失去磁力吸引，在重力的作用下從出鐵口排出，實現物料的自動除鐵。

---

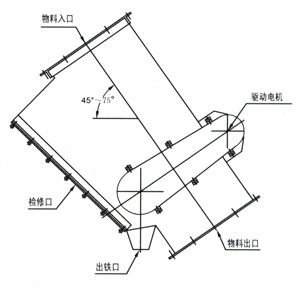

外形示意圖

---

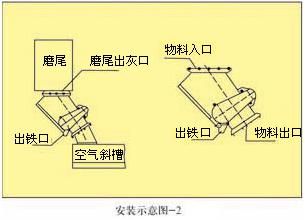

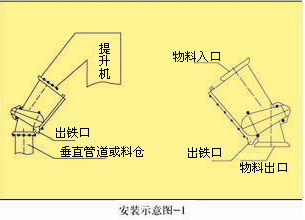

安裝示意圖

---

技術參數

型號	RCGZ-100	RCGZ-150	RCGZ-200	RCGZ-400	RCGZ-600	RCGZ-800	RCGZ-1000
處理能力   t/h	80-120	130-160	180-220	350-450	550-650	720-880	900-1100
除鐵方式	連續自動	連續自動	連續自動	連續自動	連續自動	連續自動	連續自動
除鐵粒徑mm	≤30	≤50	≤80	≤100	≤120	≤150	≤200
電機功率kw	0.37	0.37	0.55	1.1	1.5	2.2	3.0
電源	380	380	380	380	380	380	380
設備重量kg	320	380	560	1100	1500	1800	2200
